Ecoesgoto para Cervejaria

Benefício direto: economia de 70% de água potável e de 40% no arrefecimento da temperatura do prédio.

  • Tratamento efluente industrial e doméstico
  • Média de 1,2m³ de efluente diário

Funcionamento no Resíduo Doméstico:

Todo efluente doméstico, vasos sanitários, lavatórios e pias que não fazem parte do efluente industrial, será direcionado para o Vermifiltro (1) – um reator biológico à base de minhocas e microrganismos aeróbicos onde as impurezas são decompostas sem cheiro e sem resíduo de lodo. Inclusive papéis higiênicos.

Após a passagem pelas camadas do Vermifiltro, o efluente líquido fica reservado abaixo dessas camadas e é levado, por gravidade, para o reservatório de aeração junto ao efluente industrial.

Funcionamento no Resíduo Industrial:

O efluente industrial será direcionado primeiro para um filtro (2) feito para reter partículas maiores que 1mm². Este filtro removerá os resíduos grosseiros e os direcionará para uma área de acúmulo.

O efluente filtrado irá para um reservatório (3) de 5m³ , com entrada por fluxo inverso por aerador, evitando assim o turbilhonamento e oxigenando o sistema. Neste reservatório, entrará o efluente líquido doméstico proveniente do Vermifiltro.

O efluente então será captado por um filtro flutuante e bombeado com uma média de 350 litros por hora para um filtro (4) que ficará sob a Wetland. Este filtro é composto de minhocas e vegetação. As minhocas são responsáveis por decompor a matéria orgânica ainda existente após as etapas anteriores. Automaticamente, a água passará pelo filtro direto para a Wetland do terceiro pavimento, que possui duas lajes que serão ligadas entre si. (5) Uma canalização levará a água do terceiro pavimento para o segundo através da gravidade[6]. Na Wetland ocorrerá o tratamento por zona de raízes, onde a vegetação e as bactérias alocadas em suas raízes farão o tratamento.

Veja a seguir a imagem sobre o funcionamento do sistema.

Acompanhe as etapas pela numeração citada no texto acima:

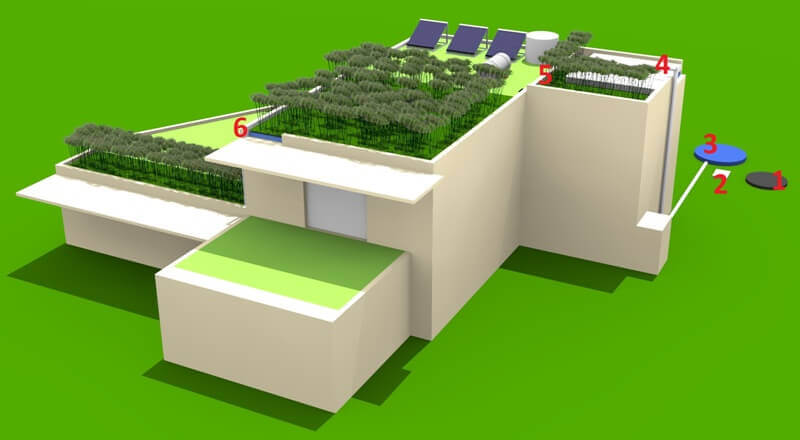

Fig 1: Sistema Integrado tratamento efluente doméstico e industrial Cervejaria (Imagem meramente ilustrativa).

Fig 1: Sistema Integrado tratamento efluente doméstico e industrial Cervejaria (Imagem meramente ilustrativa).

Após o efluente ser tratado na Wetland, ele poderá passar por um filtro com sete camadas de quartzo e uma de carvão ativado, e será clorado para a reutilização da água para fins não potáveis. Após a Wetland, a água poderá ser infiltrada diretamente no solo.

pro texto cervejaria detalhe wetland

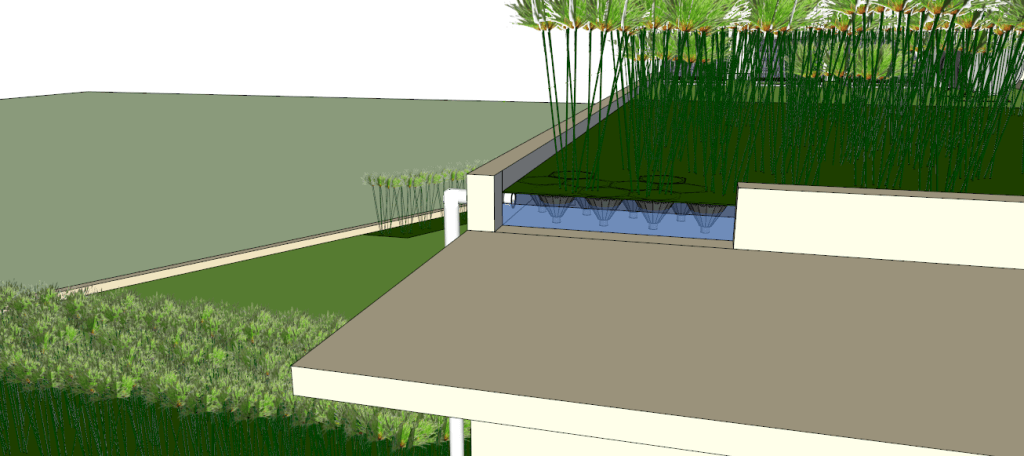

Fig 2: Corte explicativo de como funciona o sistema Ecotelhado/Wetland interno.

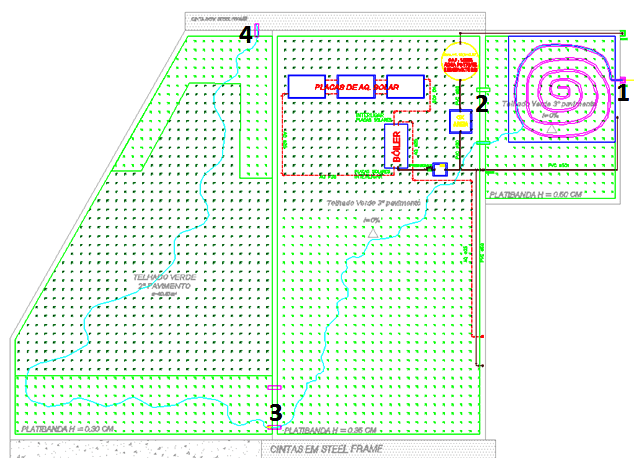

Fig. 3: 1 – Efluente após aeração, entra por gotejamento, passando pelo filtro e vai automaticamente para wetland no Ecotelhado. 2 – Efluente que fica reservado na Wetland passa para outra laje através da canalização que as liga. 3 – Efluente do 3º pavimento vai por gravidade para a laje do 2º pavimento. 4 – Água poderá ser levada para um reservatório para ser infiltrada diretamente no solo ou utilizada para irrigação do jardim por gotejamento.

Fig. 3: 1 – Efluente após aeração, entra por gotejamento, passando pelo filtro e vai automaticamente para wetland no Ecotelhado. 2 – Efluente que fica reservado na Wetland passa para outra laje através da canalização que as liga. 3 – Efluente do 3º pavimento vai por gravidade para a laje do 2º pavimento. 4 – Água poderá ser levada para um reservatório para ser infiltrada diretamente no solo ou utilizada para irrigação do jardim por gotejamento.
