Ecoesgoto para Terminal Rodoviário

Benefício direto: economia de 70% de água potável e de 40% no arrefecimento da temperatura do prédio.

  • Tratamento efluente doméstico
  • Volume de 159,17m³ de esgoto diarios, com média de 766.594 usuários por mês.

Tratamento utilizando o local da fossa atual:

Um equipamento composto por duas câmeras interligadas pela faixa medial, através de um tubulação de 150mm, é instalado no local. A primeira câmera tem a função de selecionar a faixa de coleta do efluente, impedindo a obstrução da segunda câmara, dando suporte e possibilidade de manutenção para a mesma. A segunda câmara, fará filtragem, aeração, diluição e bombeamento.

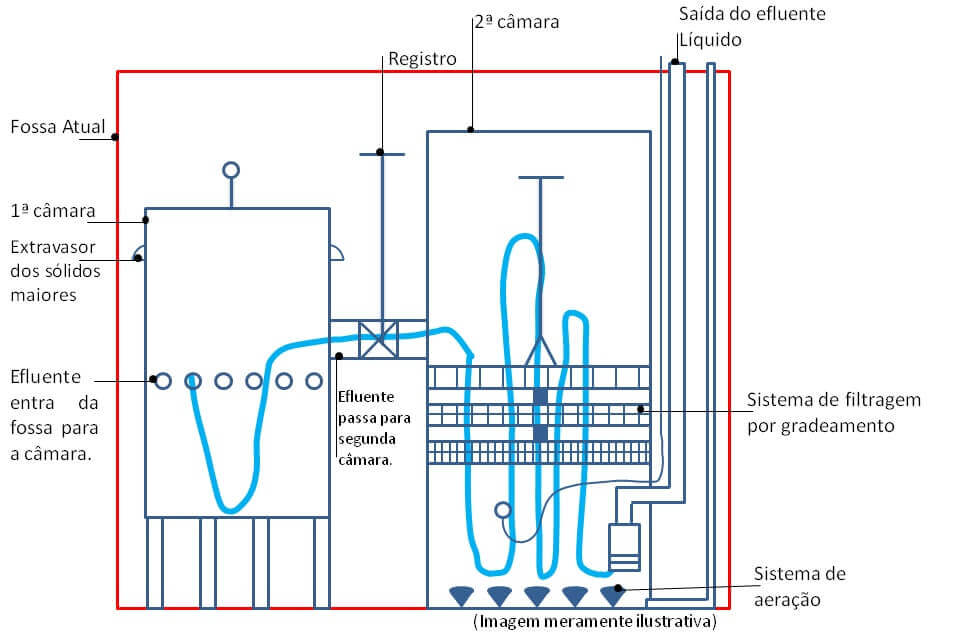

Fig 1: Imagem ilustrando funcionamento da primeira faze do tratamento e trajeto do efluente líquido.

Fig 1: Imagem ilustrando funcionamento da primeira fase do tratamento e trajeto do efluente líquido.

Tratamento por zona de raízes no ecotelhado:

Após primeira fase do tratamento, o efluente é bombeado para o Sistema Laminar Ecotelhado (Tratamento por Zona de Raízes) que ficará sob o telhado (laje) do local. Ele é composto por um piso elevado de Ecodreno, sobre o qual é colocado substrato de argila expandida e, logo acima, são plantadas espécies de plantas ideais para o tratamento do efluente. A lâmina de água permanece abaixo da superfície e a água flui em contato com as raízes e rizomas das plantas.

O sistema radicular das plantas serve de substrato para microrganismos aeróbios, fornecendo oxigênio. Já os organismos anaeróbios são encontrados na parte inferior do sistema Laminar.

O Sistema Laminar Alto Ecotelhado proporciona uma reserva de água de até 150l/m². A água será distribuída em 4 partes do telhado, ligadas entre si por encanamento na zona de caimento. Após o ecotelhado, a água deverá ser bombeada para caixa d’água onde terá o tratamento terciário: cloração e tingimento da água, com pigmentação azul.

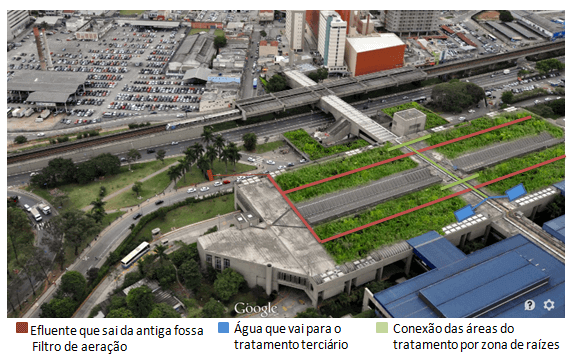

Fig 2: Imagem ilustrativa do funcionamento do sistema.

Fig 2: Imagem ilustrativa do funcionamento do sistema.
